Od wersji 2.0 w programie ArCADia-Termo pojawiło się wiele istotnych zmian mających na celu przede wszystkim poprawę komfortu pracy. Większość z nich znalazło się zarówno w wariancie Termo, jak i Termo Pro.
Rys. 1. Parametry do obliczenia EPref
Rys. Intersoft
Najważniejsza z nich to możliwość tworzenia kopii zapasowej. Podobnie jak w innych programach CAD, program zapisuje dodatkowe pliki z kopią projektu. W opcjach programu ustawiamy częstotliwość zapisu kopii, a plik jest zapisywany z rozszerzeniem .$th. Aby go otworzyć, należy usunąć symbol $. Wprowadzono funkcję Cofnij/Do przodu, która daje użytkownikowi możliwość cofania wprowadzonych danych, a dodatkowo listę wykonanych czynności (w opcjach określamy ile czynności mamy zapisać). W opcjach programu są teraz dwa sposoby sumowania danych geometrycznych Ve, A, Aw,e, Af,C dla budynku referencyjnego – albo na podstawie grup certyfikatu, albo dla całego projektu (wówczas wszystkie grupy mają te same wartości wyliczone dla całego budynku) (rys. 1). Wszystkie pola, w których można wstawiać liczby, zostały wyposażone w rozbudowany kalkulator, który, oprócz podstawowych działań matematycznych, ma też podpięte obliczenia pól powierzchni i kubatur wybranych brył. W drzewkach przegród będzie można sortować dane wg typów i alfabetycznie, a w drzewkach struktury budynku alfabetycznie według przedrostka, numeru i nazwy pomieszczenia. Pojawił się Manager wyboru tabel do wydruku raportów w formacie .rtf, co oznacza, że wszystkie raporty zostały wyposażone w możliwość wyboru, jakie tabele będą wygenerowane do pliku typu .rtf. Użytkownicy mający mniejszą rozdzielczość ekranu niż zalecana 1024 x 768 będą mogli podglądać raporty o błędach w alternatywnym oknie otwieranym poprzez opcje programu. Do plików .th można dodawać opisy, co pozwoli użytkownikowi szybko uzyskać informacje o pliku, gdy wraca do niego po dłuższym czasie. Dla każdej grupy certyfikatu istnieje możliwość wstawiania parametrów dla ciepłej wody użytkowej i oświetlenia dla budynku referencyjnego poprzez wybór typu budynku z listy. Użytkownik może edytować obliczone dla każdej grupy certyfikatu wartości EP referencyjnych. Można także stworzyć własną bazę urządzeń pomocniczych dla trybu wstawiania ręcznego. Program pozwoli na obliczenie współczynnika przenikania ciepła U okien wg normy PN-EN ISO 10077-1, na podstawie oszklenia i ramy, dodatkowo umieszczone są podpowiedzi z współczynnikami ram i oszkleń na podstawie norm i danych producentów (rys. 2). Użytkownik może zdefiniować dla dowolnej przegrody występujące w niej mostki, a także określić, jak program ma pobrać długość mostka – automatycznie na podstawie jego typu i wymiarów przegrody wysokości, czy wartości wstawionej ręcznie. Pojawiły się nowości dotyczące pracy grupowej – użytkownik może wczytywać strukturę budynku lub strefy cieplne z innych plików .th. Funkcja ta jest niezwykle przydatna dla projektów wykonywanych przez kilka osób jednocześnie. Istnieje możliwość samodzielnego obliczenia w pomieszczeniach i strefach nieogrzewanych współczynnika btr (rys. 3) na podstawie wstawionych przegród, wentylacji i zysków ciepła (wg normy PN-EN ISO 13789). Podczas wykonywania świadectwa można na bieżąco podglądać wyniki wartości EP na suwaku.

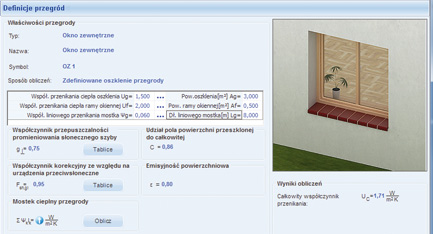

Rys. 2. Obliczenie współczynnika przenikania ciepła U okna
Rys. Intersoft
Rys. 3. Obliczenie współczynnika btr
Rys. Intersoft
Ponadto wprowadzono wiele nowości dostępnych dla użytkowników programów ArCADia-Termo i ArCADia-Termo Pro. Mogą oni sprawdzić, czy według PN-EN ISO 13788 w przegrodzie wystąpi kondensacja pary wodnej, i czy w miesiącach letnich zostanie ona odparowana. Dodatkowo obliczenia fRSI, gc, Ma, a także wykresy wykropleń dla każdego miesiąca można zapisać w raporcie RTF (rys. 4). Pojawiła się możliwość globalnego przypisywania części parametrów w kondygnacji i na tej podstawie wszystkie pomieszczenia automatycznie otrzymują takie parametry, jak: przedrostek, wysokość w świetle, wysokość kondygnacji, fRH, e, ?, typ wentylacji, krotność wymian, ?u, ?. Można też grupować systemy wentylacji, co pozwoli programowi wyliczyć całkowity strumień powietrza nawiewanego oraz obliczyć moc nagrzewnicy wstępnej lub wtórnej. Aplikacja automatycznie przypisuje wysokości ścian (ściany wewnętrzne – Hw świetle, ściany zewnętrzne – Hkondygnacji) na podstawie danych wstawionych we właściwościach całej kondygnacji lub grupy. Użytkownik ma możliwość wyboru sposobu obliczeń współczynnika fij w zależności od tego, czy pomieszczenie sąsiadujące znajduje się w tym samym mieszkaniu lub budynku, czy też w innym budynku. Na podstawie modelu budynku wykonanego w ArCADia-Architektura program sam wykryje i przeniesie do Termo następujące mostki cieplne z katalogu PN-EN 14683: naroża ścian C1-C8, połączenie ściana zewnętrzna – strop wewnętrzny IF1-IF8, połączenie ściana zewnętrzna – strop zewnętrzny R1-R4, połączenie ściany zewnętrznej ze stolarką okienną lub drzwiową W7-W11, połączenie połaci dachowych z oknami połaciowymi W7-W11, połączenie połaci dachowych C1-C4, połączenie ściany zewnętrznej z połacią dachową R9-R10. Wyłączony został warunek niepokazywania w strukturze budynku przegród o różnicy temperatur mniejszej niż 4 K, przekazanych z ArCADia-Architektura, a użytkownik sam wybiera, jakie pomieszczenia i kondygnacje mają być przeniesione do Termo. Automatycznie zaś przenoszone są wstawione wcześniej nazwy i symbole przegród. Już w ArCADia-Architektura użytkownik może zdefiniować, które pomieszczenia są nieogrzewane (przypisać im btr), a także podać, które pomieszczenia są zewnętrzne i wówczas wszystkie wewnętrzne przegrody tych pomieszczeń zostaną zamienione na zewnętrzne.
Rys. 4. Wykres temperatury i wykroplenia w przegrodzie
Rys. Intersoft
I jeszcze kilka nowości dostępnych dla posiadaczy ArCADia-Termo Pro. Jedną z nich jest możliwość wykonywania modernizacji systemu wentylacyjnego. Użytkownik w obliczeniach Audytu może dowolnie edytować obliczeniowe strumienie powietrza Vobl, Vnom, a także zmienić system wentylacji np. z grawitacyjnego na mechaniczny z odzyskiem. Po zdefiniowaniu wszystkich wariantów termomodernizacji audytu, dla każdego z nich użytkownik może w nowym oknie wykonać świadectwo charakterystyki energetycznej (ŚCHE) lub charakterystykę energetyczną. Pojawiła się możliwość obliczeń audytu remontowego i wygenerowania raportu .rtf obliczeń zgodnych z wytycznymi zawartymi w rozporządzeniu Ministra Infrastruktury, a dla poszczególnych robót termomodernizacyjnych można stworzyć własną bazę cen.
Rys. 5. Użytkownik ma możliwość wykonania świadectwa dla wielu nietypowych budowli
Rys. Intersoft
Dzięki wprowadzeniu opisanych powyżej zmian użytkownik z pewnością zauważy, że wykonanie ŚCHE stało się szybsze, a możliwości aplikacji znacznie rozszerzyły się o budynki nietypowe, m.in. baseny, hale, dworce, lotniska, restauracje, hotele, szpitale, czy uzdrowiska (rys. 5). Osoby korzystające z programu na pewno docenią także możliwość dynamicznego podglądu bieżącej wartości EP podczas pracy nad projektem.
